FT-303 304 305系列表面體積電阻率測試儀
發布時間： 2023-02-24 11:22:48 點擊： 8347
FT-303系列表面和體積電阻率測試儀（高阻）詳情介紹
FT-303 Series of surface and volume resistivity tester
參照標準criteria：
1. GB/T 22042-2008《服裝 防靜電性能 表面電阻率試驗方法》；
2. EN 1149-1-1995 《防護服 靜電性能 第1部分表面電阻檢驗方法和要求》
3. GB/T 1410-2006《固體絕緣材料體積電阻率和表面電阻率試驗方法》（與IEC93-1980等效）；
4. FZ/T 64013-2008 《靜電植絨毛絨》；
5. SJ/10694-2006《電子產品制造與應用系統防靜電檢測通用規范》6.1
6. ASTM D257《絕緣材料的直流電阻或電導試驗方法》要求制作。
7. GB/T 2439-2001《硫化橡膠或熱塑性橡膠 導電性能和耗散性能電阻率的測定》；
8. GB/T 10581-2006 《絕緣材料在高溫下電阻和電阻率的試驗方法》
9. GB/T 1692-2008 《硫化橡膠絕緣電阻率的測定》
10. GB/T 12703.4-2010 《紡織品 靜電性能的評定 第４部分：電阻率》
11. GB/T 10064-2006《測定固體絕緣材料絕緣電阻的試驗方法》。
應用說明Scope of application：
適用于測量粉末、粉體、顆粒物、氣體、電子元器件、介質材料、電線電纜、防靜電產品、如防靜電鞋、防靜電塑料橡膠制品、計算機房防靜電活動地板等電阻值等絕緣性能的檢驗和電子電器產品的絕緣電阻測量.
功能介紹Function introduction：
1. 儀器體積小、重量輕、穩定性，
2. 配不同的測量電極(夾具)可以測量不同材料 (固體、粉體或液體)的體積電阻率和表面電阻率.
3. 具有高電阻，微電流測量.
4. 液晶顯示.
5. 中文或英文兩種語言本.
參數資料Parameters：
|
型號 |
FT-305 |
FT-304 |
FT-303B |
|
1.電阻測量范圍 |
10^2Ω～1×10^14Ω |
10^3Ω ～1×10^16Ω |
10^4Ω ～10^12Ω |
|
2.電阻率測量范圍 |
10^2～ 2.0×10^15 Ω-cm |
10^3 ～ 2.0×10^17Ω-m |
10^4 ～ 2.0×10^13 Ω-cm |
|
3.測試電壓 |
0-1000V |
0-500V |
|
|
4.基本準確度 |
＜1G ±1% ;≥1G ±3%; ≥1T ±10% ;≥10T ±20% (標準電阻) |
||
|
5. 顯示 |
液晶顯示:電阻率,溫度,電流,電壓,壓強,樣品尺寸數據 |
||
|
6. 使用環境 |
溫度：0℃～40℃，相對濕度<80% |
||
|
7. 電源 |
AC 220V，50HZ， 5W |
||
|
8.測量模式 |
配置232和USB通訊接口，液晶按鍵操作或PC軟件下運行 |
||
|
9. 選購治具 |
1.05A固體三環電極；2.04A液體三環電極； 3.03A簡易粉末和膏體測量裝置； |
||
|
10.PC軟件（選購）
|
PC測試軟件USB通訊接口，軟件界面同步顯示、分析、保存和打印數據！溫度與電阻、電阻率的關系曲線；時間與電阻率、電阻的關系曲線. |
||
|
11.尺寸 |
L 340mm* W 320mm* H 120mm |
L 330mm* W 220mm* H 110mm |
|
|
12.標準電阻（選購） |
規格：1MΩ、10MΩ、1GΩ、100GΩ、1TΩ |
||
標準配置外訂購明細：
|
序號 |
型號 |
品名 |
單位 |
數量 |
備注 |
|
1 |
303-CSX |
測試線3條 |
套 |
1 |
|
|
2 |
09B |
標準電阻 |
個 |
1-5 |
選購規格和數量 |
|
3 |
05A |
固體三環電極 |
套 |
1 |
C1環形電極 |
|
|
05B |
織物三環電極 |
套 |
1 |
|
|
|
04A |
液體三環電極 |
套 |
1 |
|
|
|
03A |
粉末和膏體電極 |
套 |
|
可定制 |
|
4 |
303-RJ |
分析軟件 |
套 |
1 |
|
|
5 |
PC |
電腦+打印機 |
套 |
1 |
依據客戶要求配置 |
|
6 |
303-JL |
檢測技術服務 |
份 |
1 |
計量證書1份 |
|
7 |
WDCGQ |
溫度傳感器 |
套 |
1 |
常溫-125度 |
|
|
304-YB |
延保服務 |
年 |
1-3 |
|
|
|
A-05 |
A彈簧電極 |
套 |
1 |
符合GB/T31838.3-2019 |
|
|
B-05 |
B小型線電極 |
套 |
1 |
|
|
|
C2-05 |
C2環形電極 |
套 |
1 |
|
|
|
C3-05 |
C3環形電極 |
套 |
1 |
|
|
|
D-05 |
D線電極 |
套 |
1 |
|
|
|
E-05 |
E小板試樣用線電極 |
套 |
1 |

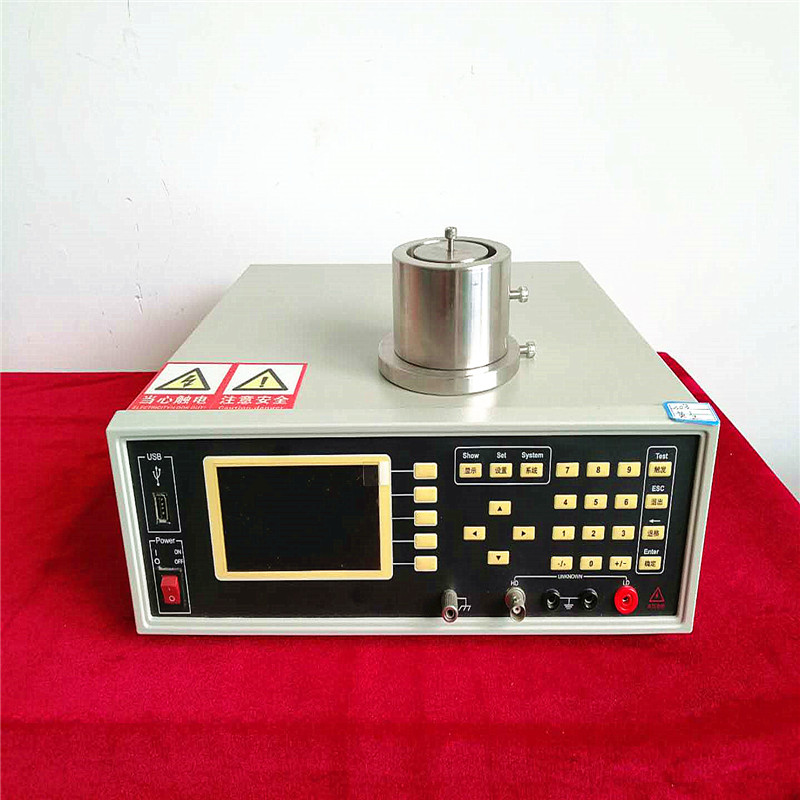

整機構造圖

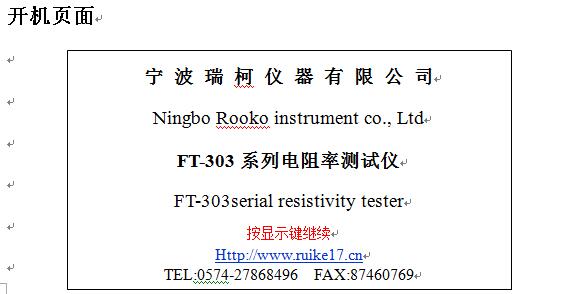

顯示界面圖

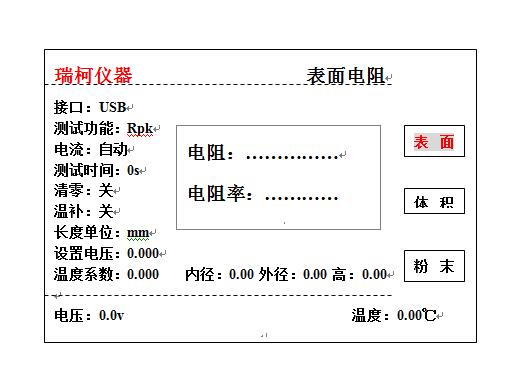

測試界面

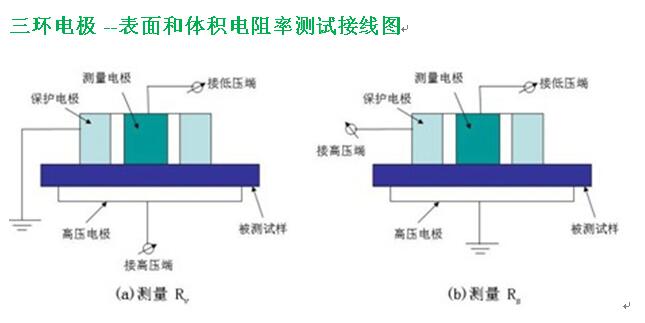

三環電極 --表面和體積電阻率測試接線圖
計算公式：
體積電阻率ρv
ρv=Rv(A/h)，
A=(π/4)?d22=(π/4)(d1+2g)2 (3)
式中，ρv ——體積電阻率(Ω?m)，
Rv ——測得的試樣體積電阻(Ω)，
A ——測量電極的有效面積(m2)，
d1 ——測量電極直徑，
ｈ ——絕緣材料試樣的厚度，
g ——測量電極與保護電極間隙寬度，
3.2.表面電阻率ρv
ρs=Rs(2π)/㏑(d2/d1) (4)
式中，ρv ——表面電阻率(Ω)，
Rs ——試樣的表面電阻(Ω)，
d2 ——保護電極的內徑，
d1 ——測量電極直徑。

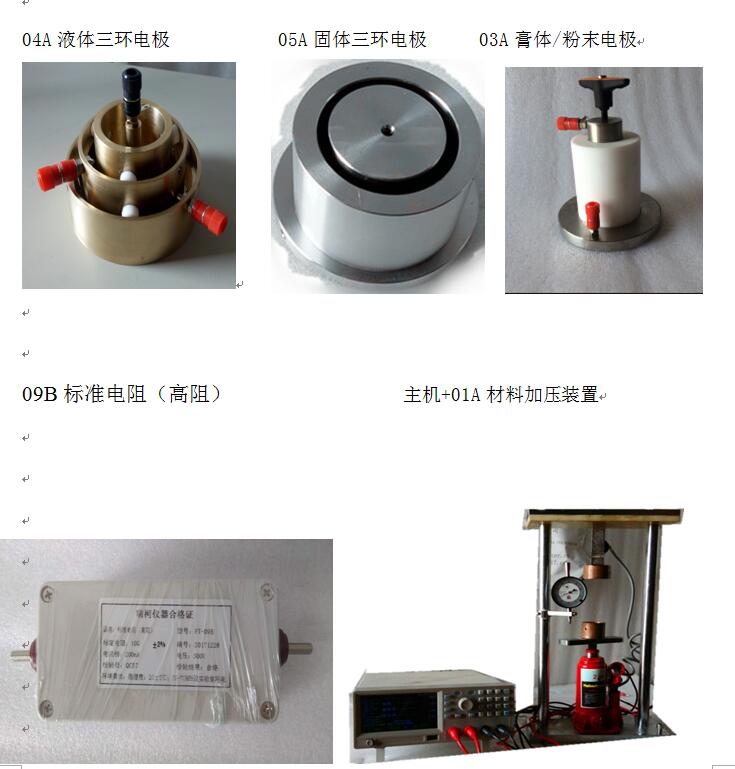

電極夾具+標準電阻

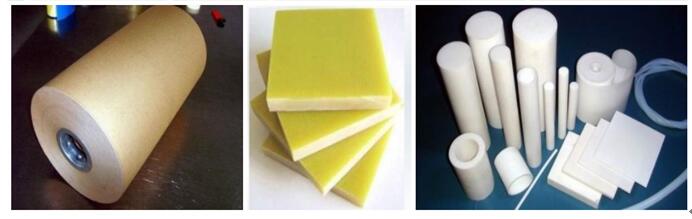

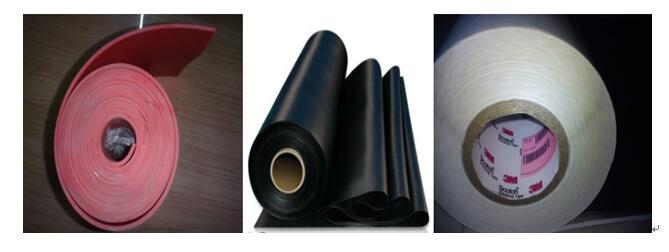

絕緣材料定義
1) 絕緣電阻：施加在與試樣相接觸的二電極之間的直流電壓除以通過兩電極的總電流所得的商。它取決于體積電阻和表面電阻。
2) 體積電阻：在試樣的相對兩表面上放置的兩電極間所加直流電壓與流過兩個電極之間的穩態電流之商；該電流不包括沿材料表面的電流。在兩電極間可能形成的極化忽略不計。
3) 體積電阻率：絕緣材料里面的直流電場強度與穩態電流密度之商，即單位體積內的體積電阻。
4) 表面電阻：在試樣的某一表面上兩電極間所加電壓與經過一定時間后流過兩電極間的電流之商；該電流主要為流過試樣表層的電流，也包括一部分流過試樣體積的電流成分。在兩電極間可能形成的極化忽略不計。
表面電阻率：在絕緣材料的表面層的直流電場強度與線電流密度之商，即單位面積內的表面電阻。
測量原理
根據上述定義，絕緣體的電阻測量基本上與導體的電阻測量相同，其電阻一般用電壓與電流之比得到?，F(xiàn)有的方法可分為三大類：直接法，比較法，時間常數法。
測量要求
通常，絕緣材料用于電氣系統的各部件相互絕緣和對地絕緣，固體絕緣材料還起機械支撐作用。一般希望材料有盡可能高的絕緣電阻，并具有的機械、化學和耐熱性能。
絕緣材料的電阻率一般都很高，也就是傳導電流很小。如果不注意外界因素的干擾和漏電流的影響，測量結果就會發生很大的誤差。同時絕緣材料本身的吸濕性和環境條件的變化對測量結果也有很大影響。
影響體積電阻率和表面電阻率測試的主要因素是溫度和濕度、電場強度、充電時間及殘余電荷等。體積電阻率可作為選擇絕緣材料的一個參數，電阻率隨溫度和濕度的變化而變化。體積電阻率的測量常常用來檢查絕緣材料是否均勻，或者用來檢測那些能影響材料質量而又不能用其他方法檢測到的導電雜質。
由于體積電阻總是要被或多或少地包括到表面電阻的測試中去，因此只能近似地測量表面電阻，測得的表面電阻值主要反映被測試樣表面污染的程度。所以，表面電阻率不是表征材料本身特性的參數，而是一個有關材料表面污染特性的參數。當表面電阻較高時，它常隨時間以不規則的方式變化。測量表面電阻通常都規定1min的電化時間。
（1）溫度和濕度：固體絕緣材料的絕緣電阻率隨溫度和濕度的升高而降低，體積電阻率隨溫度改變而變化大。因此，電瓷材料不但要測定常溫下的體積電阻率，而且還要測定高溫下的體積電阻率，以評定其絕緣性能的好壞。由于水的電導大，隨著濕度增大，表面電阻率和有開口孔隙的電瓷材料的體積電阻率劇下降。因此，測定時應嚴格地按照規定的試樣處理要求和測試的環境條件下進行。
（2）電場強度：當電場強度比較高時，離子的遷移率隨電場強度增高而增大，而且在接近擊穿時還會出現大量的電子遷移，這時體積電阻率大大地降低。因此在測定時，施加的電壓應不超過規定的值。
為準確測量體積電阻和表面電阻，一般采用三電極系統，圓板狀三電極系統。測量體積電阻Rv時，保護電極的作用是使表面電流不通過測量?jī)x表，并使測量電極下的電場分布均勻。此時保護電極的正確接法見圖4。測量表面電阻Rs時，保護電極的作用是使體積電流減少到不影響表面電阻的測量。
操作流程
1.開機預熱15分鐘，測試數據穩定.
2.設定測試樣品參數.
3.顯示測試數據.
4.PC軟件處理數據及報表.
優點描述：
1. 自動量程
2. 液晶顯示
3. 操作便利
4. 精度 穩定性
5. 能顯示5位數字
6. 標準電阻校準儀器.

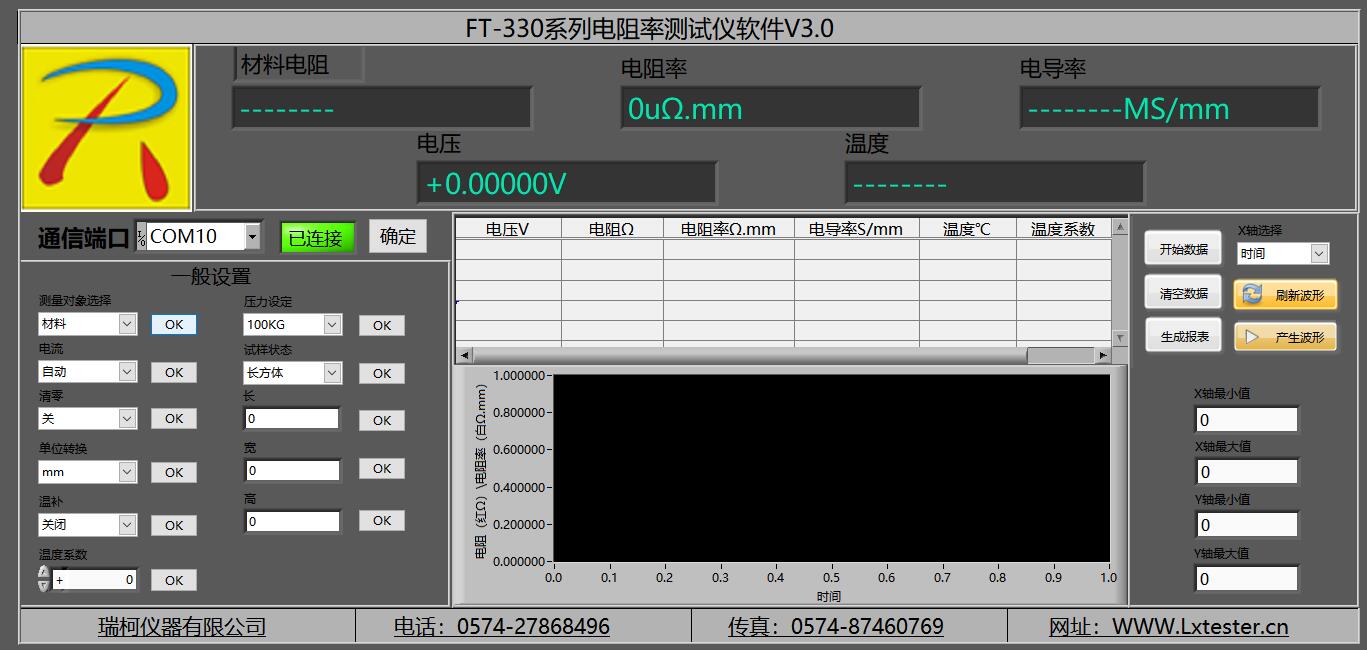

PC軟件界面圖

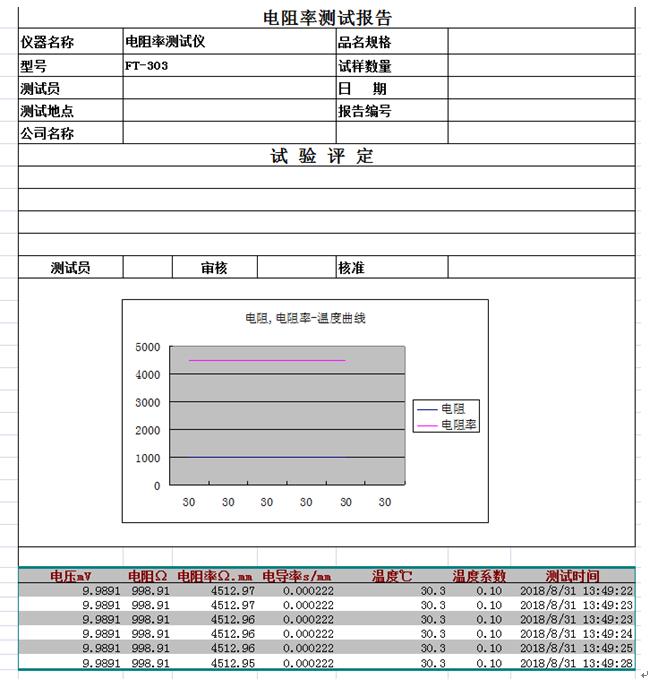

報表模版：
部分客戶案例：
宿遷市金田塑業有限公司
大連博慧科技有限公司
赫禎新材料科技（上海）有限公司
河南博頓生物科技有限公司
武漢華順行科技有限公司
北京雪迪龍科技股份有限公司
浙江立德產品技術有限公司
江蘇儀征電子管有限公司
江蘇南緯悅達紡織研究所
藝奧品成像技術蘇州有限公司
廣西興宏源科技有限公司
無錫翔達汽車部件有限公司
太原理工大學
西北工業大學
中國科學院過程工程研究所
服務項目
1.質保：12個月，長期維護.
2.培訓：操作培訓：
電話教學；U盤教學文件；遠程可視溝通；現場教學；說明書教學文件
3.保養和維護：
提供因知保養和維護文件、標識、表格 、保養提醒.
4.驗證文件：
3Q驗證文件、計量證書
5.擴展服務：
延保服務，樣品測試服務，后延服務，儀器租賃服務.
