FT-340系列雙電測電四探針方阻電阻率測試儀
發布時間： 2024-12-11 09:41:20 點擊： 20804
FT-340系列雙電測電四探針方阻電阻率測試儀詳情介紹
FT-340 Series Double electric four-probe resistance ratio tester
適用范圍Widely used：

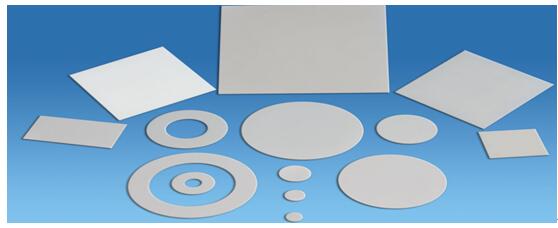

1.覆蓋膜;導電高分子膜，高、低溫電熱膜;隔熱、導電窗膜 導電(屏蔽)布、裝飾膜、裝飾紙;金屬化標簽、合金類箔膜;熔煉、燒結、濺射、涂覆、涂布層，電阻式、電容式觸屏薄膜;電極涂料，其他半導體材料、薄膜材料方阻測試
2.硅晶塊、晶片電阻率及擴散層、外延層、ITO導電箔膜、導電橡膠等材料方塊電阻 半導體材料/晶圓、太陽能電池、電子元器件，導電薄膜（ITO導電膜玻璃等），金屬膜，導電漆膜，蒸發鋁膜，PCB銅箔膜，
3.EMI涂層等物質的薄層電阻與電阻率 導電性油漆，導電性糊狀物，導電性塑料，導電性橡膠，導電性薄膜，金屬薄膜，
4.抗靜電材料， EMI 防護材料，導電性纖維，導電性陶瓷等，
四探針法；范德堡測量原理；通訊接口；PC軟件數據分析
自動正/負電流輸出，自動正/負電壓測量
中英文版本；液晶顯示；自動測量和系數補償
溫度補償功能；自動轉換量程；恒流輸出
參照標準：
1.硅片電阻率測量的標準（ASTM F84）.
2.GB/T 1551-2009 《硅單晶電阻率測定方法》.
3.GB/T 1551-1995《硅、鍺單晶電阻率測定直流兩探針法》.
4.GB/T 1552-1995《硅、鍺單晶電阻率測定直流四探針法》.
雙電組合測試方法：
利用電流探針、電壓探針的變換，進行兩次電測量，對數據進行雙電測分析，解決樣品幾何尺寸、邊界效應以及探針不等距和機械游移等因素對測量結果的影響，適用于斜置式四探針對于微區的測試。
參數資料 Parameters
|
規格型號/ model |
FT-341 |
FT-342 |
FT-343 |
FT-345 |
FT-346 |
FT-347 |
|
1.方塊電阻sheet resistance |
10-5～2×105Ω/□ |
10-4～2×105Ω/□ |
10-3～2×105Ω/□ |
10-3～2×104Ω /□ |
10-2～2×105Ω/□ |
10-2～2×104Ω/□ |
|
2.電阻率Resistivity |
10-6～2×106Ω-cm |
10-5～2×106Ω-cm |
10-4～2×106Ω-cm |
10-4～2×105Ω-cm |
10-3～2×106Ω-cm |
10-3～2×106Ω-cm |
|
3.測試電流Test current |
0.1μA.μA.0μA，100μA，1mA，10mA，100mA |
1μA，10μA，100μA，1mA，10mA，100mA |
0.1μA.μA，10μA，100μA，1mA，10mA，100 mA |
1μA，10μA，100μA，1mA，10mA，100mA |
0.1μA、1μA、10μA，100μA，1mA，10mA，100mA |
1μA，10μA，100μA，1mA，10mA，100mA |
|
4.電流精度Current |
±0.1% accuracy |
±0.2% accuracy |
±0.2% accuracy |
±0.3% accuracy |
±0.3% accuracy |
±0.3% accuracy |
|
5.電阻精度Resistance |
≤0.3% accuracy |
≤0.3% accuracy |
≤0.3% accuracy |
≤0.5% accuracy |
≤0.5% accuracy |
≤0.5% accuracy |
|
6.顯示讀數display |

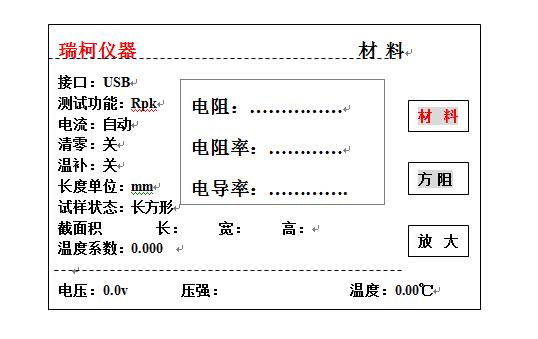

屏液晶顯示：電阻、電阻率、方阻、溫度、單位換算、溫度系數、電流、電壓、探針形狀、探針間距、厚度 、電導率Large screen LCD: Resistance. resistivity. sheet resistance. temperature. unit conversion.temperature coefficient. current. voltage. probe shape. probe spacing. thickness. conductivity |
|||||
|
7.測試方式 |
test mode雙電測量Double electrical measurement |
|||||
|
8.電源Power |
輸入: AC 220V±10%.50Hz 功 耗：<30W |
|||||
|
9.誤差errors |
≤3%（標準樣片結果） |
|||||
|
10.選購功能choose to buy |

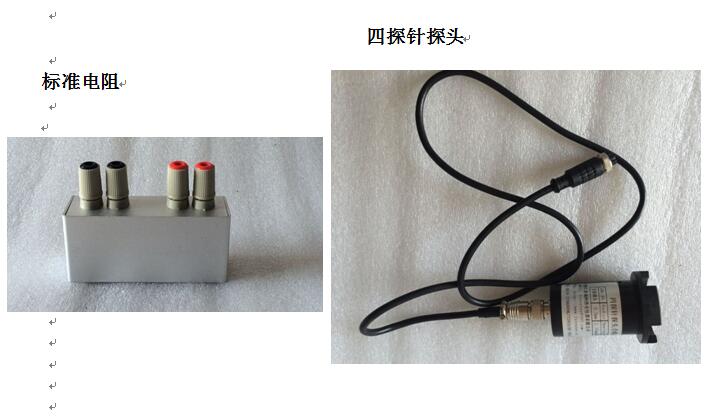

選購1.pc軟件； 選購2.方形探頭； 選購3.直線形探頭； 選購4.測試平臺；5.標準電阻.1.pc software; 2. square probe; 3. linear probe; 4. test platform |
|||||
|
11.測試探頭test probe |
探針間距選購：1mm；2mm；3mm三種規格; 探針材質選購：碳化鎢針;白鋼針；鍍金磷銅半球形針Optional probe spacing: 1mm；2mm；3mm in three sizes.Select probe material: tungsten carbide needle. white steel needle. gilded copper hemispherical needles. |
|||||

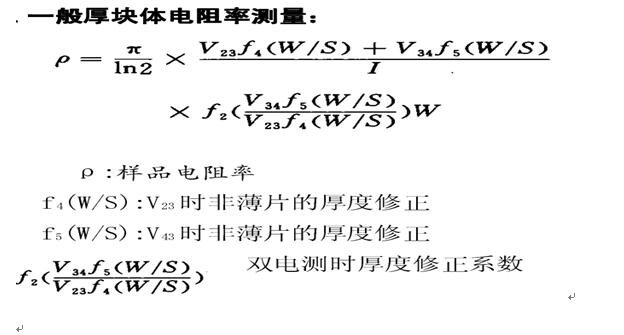

工作原理和計算公式

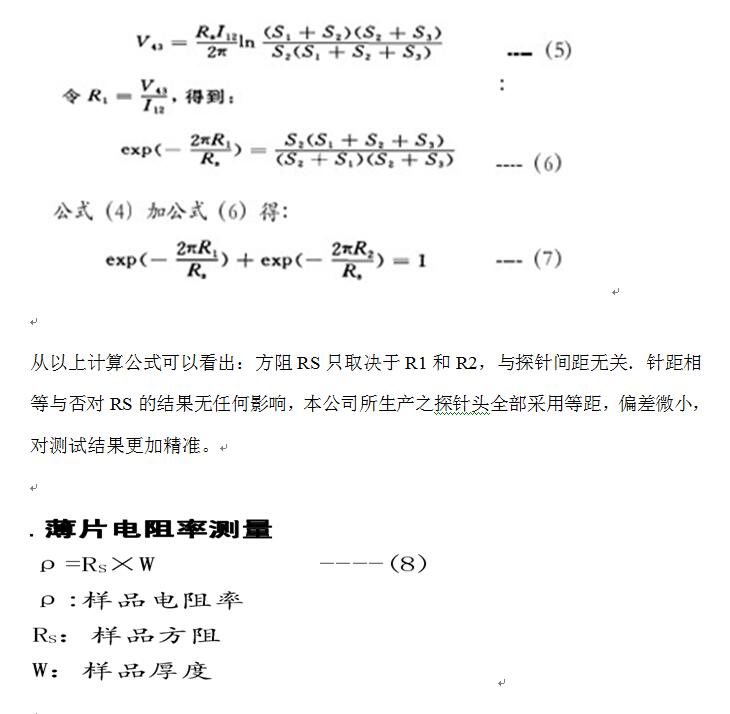

1.雙電測四探針法測試薄層樣品方阻計算和測試原理如下：

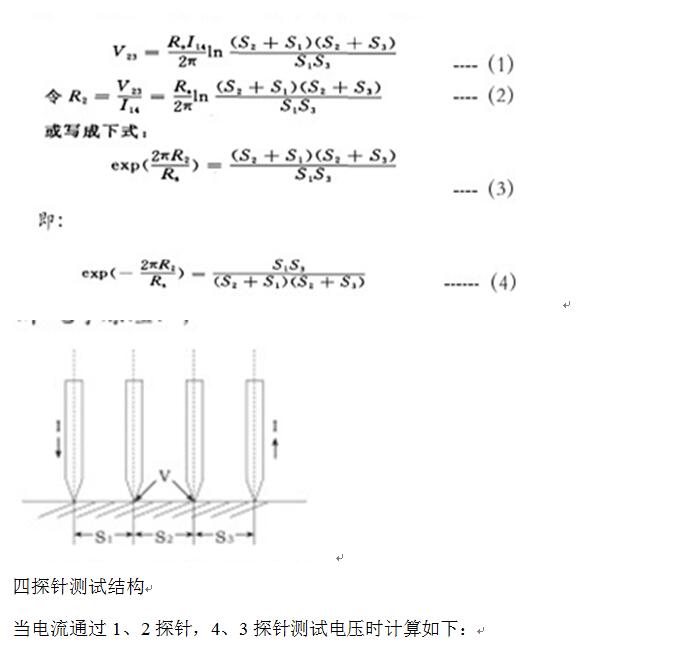

直線四探針測試布局如圖8，相鄰針距分別為S1、S2、S3,根據物理基礎和電學原理：
當電流通過1、4探針，2、3探針測試電壓時計算如下：

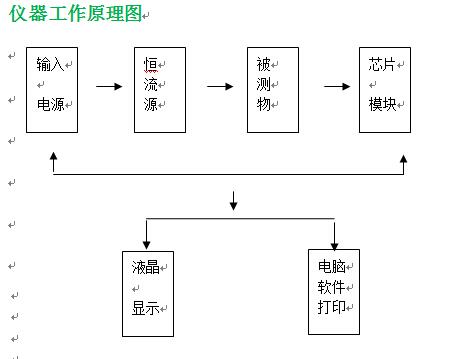

四探針測試儀工作原理圖
1. 開啟電源，預熱5分鐘.
2. 裝配好探頭和測試平臺.
3. 設定所需參數.
4. 測量樣品
5. 導出數據.
1. 自動量程
2. 雙電組合測試方法
3. 標準電阻校準儀器

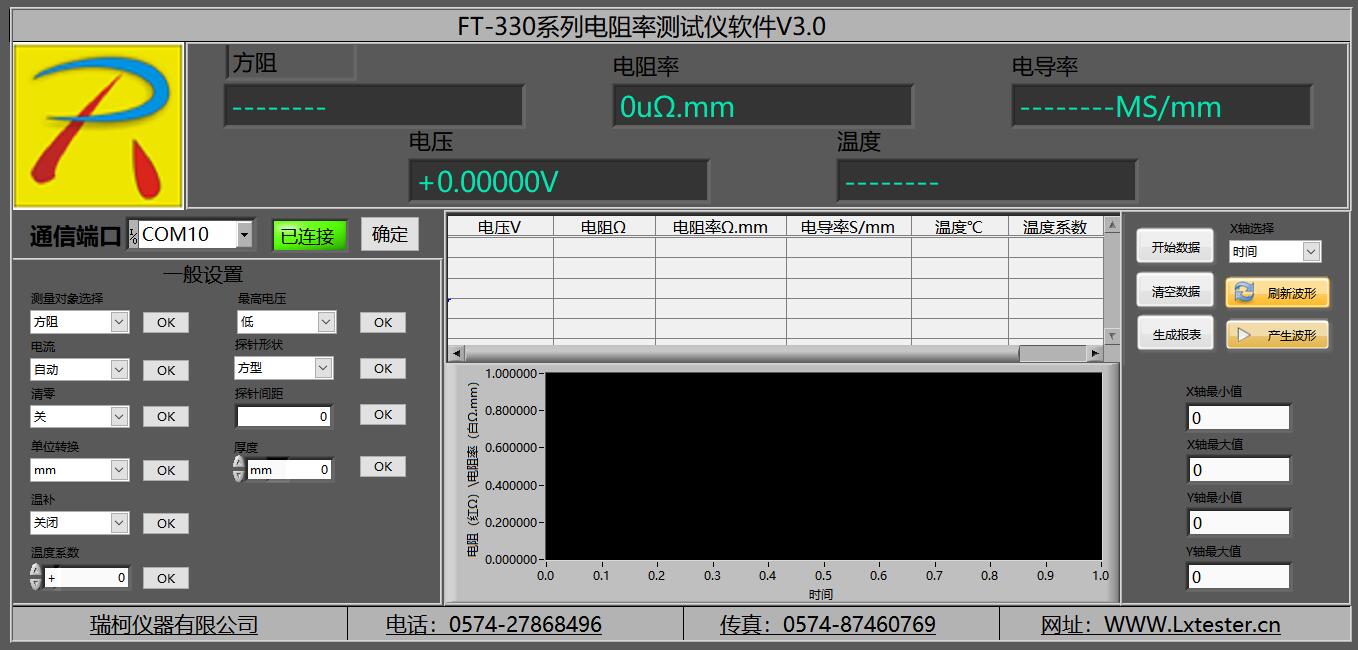

4. PC軟件運行
5. 同時顯示電阻、電阻率、電導率數據.
6. 可顯示5位有效數字.
7. 中、英文界面
部分客戶案例
濟南展雄電子有限公司
青島啟東電子設備有限公司
福建萬龍金剛石工具有限公司
杭州晶鑫鍍膜包裝有限公司
丹東海浩電子科技有限公司
杭州晶鑫鍍膜包裝有限公司
華南理工大學
遠東福斯特新能源有限公司
南方科技大學
福建省泉州萬龍實業有限公司
蘇州環明電子科技有限公司
石家莊軍械學院
天津儀恒達科技有限公司
南昌公瑾科技有限公司
木森林股份有限公司
北京瑞億斯科技有限公司
浙江納沛新材料有限公司
深圳市中科測儀電子科技有限公司
寧波恩邁智能科技有限公司
北京慧遠偉業科技有限公司
中山市廣衛消費設備有限公司
成都萬成科技有限公司
河北德凱鐵路信號器材有限公司
海南冷港科技有限公司
浙江世泰實業有限公司
南昌公瑾科技有限公司
上海蒙健實業有限公司
北京雪迪龍科技股份有限公司
藝奧品成像技術蘇州有限公司
安徽師范大學
廣西興宏源科技有限公司
浙江立德產品技術有限公司
株洲麥格米特電氣有限公責任公
江陰市中興光電實業有限公司
江蘇儀征電子管有限公司
北京思普特科技有限公司

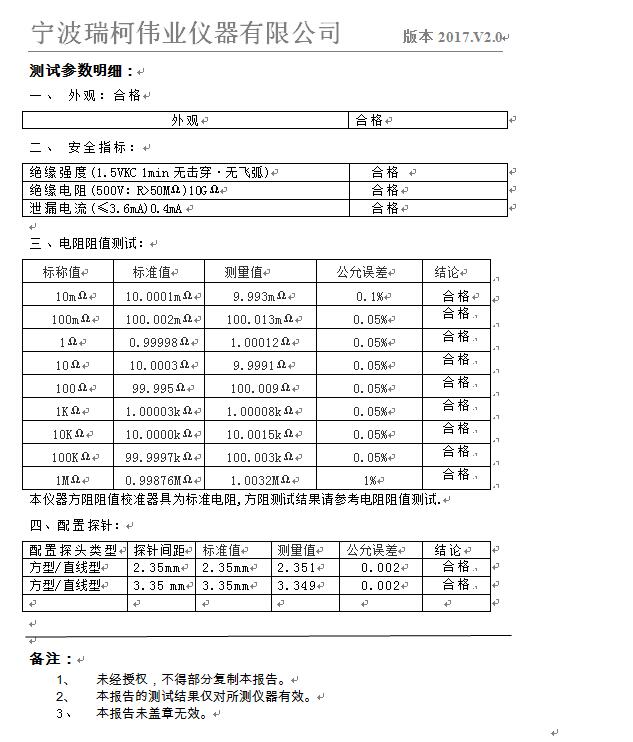

出廠檢驗報告樣本
服務項目
1.質保：12個月，長期維護.
2.培訓：操作培訓：
電話教學；U盤教學文件；遠程可視溝通；現場教學；說明書教學文件
3.保養和維護：
提供因知保養和維護文件、標識、表格 、保養提醒.
4.驗證文件：
3Q驗證文件、計量證書
5.擴展服務：
延保服務，樣品測試服務，后延服務，儀器租賃服務.
FT-340系列雙電測電四探針方阻電阻率測試儀視頻文件鏈接：
https://v.youku.com/v_show/id_XNDM1NDM2MTYyOA==.html?spm=a2hzp.8253869.0.0
