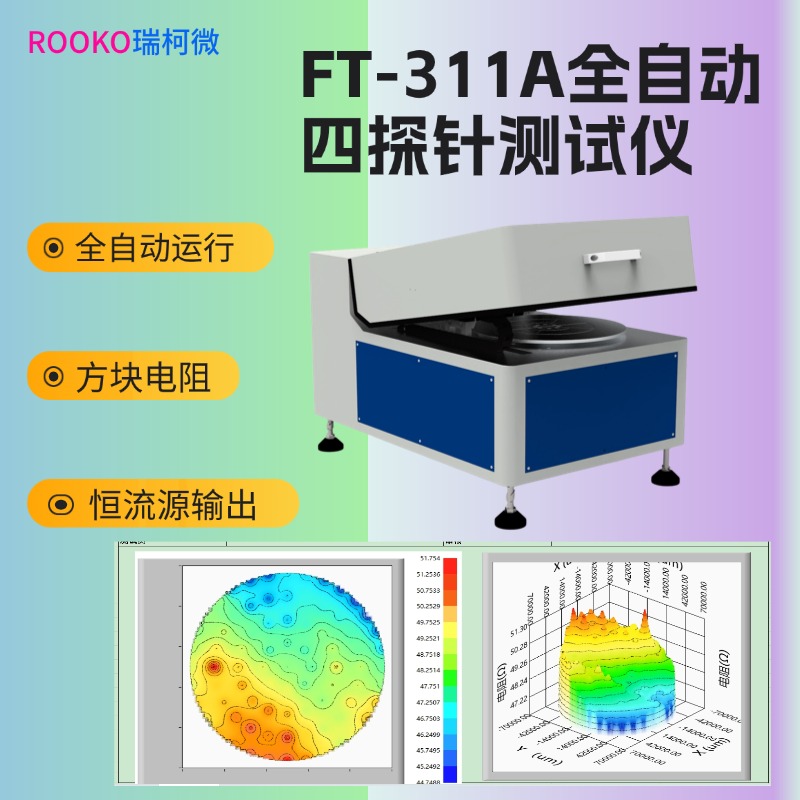

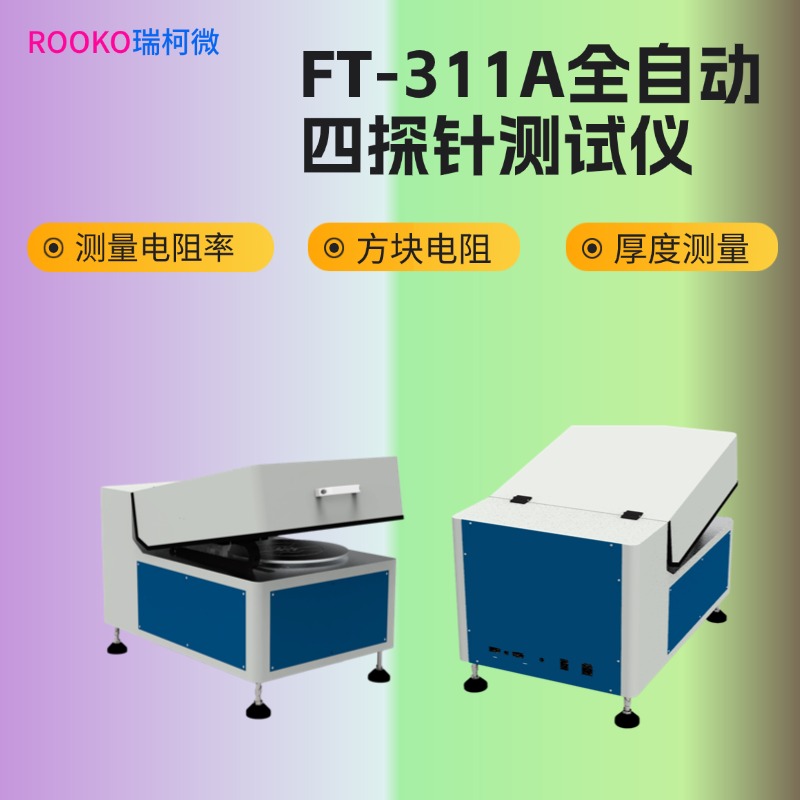

FT-3110A全自動四探針測試儀是一款基于四點探針測量原理的自動化材料電性能檢測設備，應用于半導體、新能源、光電材料等領域的方塊電阻、電阻率與厚度測量。儀器采用全自動運行控制系統，搭配PC端采集分析軟件，支持ASTM標準測試方法，可實現自動電流輸出、自動電壓采集、多點位掃描與2D/3D成像分析，為晶圓、半導體襯底、擴散片、電極材料等樣品提供穩定的電阻檢測方案，滿足科研實驗與工業化批量檢測需求。
（二）產品特點
1.  全自動四探針測量：采用四點探針法，系統自動完成正/負電流輸出與正/負電壓測量，全程無需人工頻繁干預，測試效率與一致性。
2.  寬量程高精度檢測：方塊電阻與電阻率覆蓋超寬測量范圍，電阻測試精度高，單點重復性優異，滿足從低阻到高阻材料的多樣化檢測需求。
3.  PC軟件分析：配套分析軟件，可實時顯示電阻、電阻率、電導率、溫濕度等數據，支持2D/3D掃描圖譜生成、數據統計分析與測試報表導出。
4.  靈活可調測試配置：探針壓力100–500g連續可調，支持單點、五點、九點、直徑掃描、面掃描等多種測試模式，測試點位可設定。
5.  完善防護設計：具備限位量程保護、探針壓力保護、誤操作防護、緊急停止與異常警報功能，有效保護儀器與樣品。
6.  適配多樣樣品載臺：可選配2–12寸圓形晶圓載臺與153mm×153mm內定制方片載臺，兼容晶圓、擴散片、電極片、薄膜材料等多種樣品形態。

7.  標準化校準與溯源：配備標準校準電阻件，確保測量數據準確可靠，可提供計量檢測證書，滿足實驗室計量與質量管控要求。

（三）工作原理
FT-3110A全自動四探針測試儀采用四點探針測量法進行工作：
四根線性排列的探針以恒定壓力接觸樣品表面，外側兩根探針通入恒定測試電流，在被測材料內部形成穩定電場；內側兩根探針采集該電場下的電位差電壓信號。
系統通過采集電流與電壓數值，結合探針間距、樣品厚度與ASTM標準計算公式，自動換算出被測樣品的方塊電阻、電阻率與電導率。
儀器通過自動化運動控制系統驅動探針或載臺移動，實現多點、線掃、面掃等批量測試，并將測試數據實時傳輸至PC軟件進行處理、成像與歸檔，完成樣品全域電性能分布分析。
（四）技術參數
- 產品型號：FT-3110A
- 方塊電阻：10??～2×10?Ω/□
- 電阻率：10??～2×10?Ω·cm
- 測試電流：0.1μA、1μA、10μA、100μA、1mA、10mA、100mA
- 電阻精度：≤0.3%（標準電阻校準）
- 探針壓力：100–500g 可調
- 探針配置：鎢鋼材質，探針間距1mm，機械游移率≤0.3%，可定制規格
- 測試模式：單點、五點、九點、多點、直徑掃描、面掃描自動測試
- 單點重復性：≤0.5%
- 樣品載臺：圓形載臺支持2–12寸晶圓；方片載臺支持153mm×153mm內定制
- 軟件功能：電阻/電阻率/電導率顯示、溫濕度監測、單位換算、2D/3D圖譜、報表生成
- 防護功能：限位保護、壓力保護、誤操作防護、急停開關、異常警報
- 工作電源：AC 220V±10%，50Hz，功耗＜600W
（五）適用范圍
FT-3110A全自動四探針測試儀適用于導電與半導體材料的電性能參數測試，主要應用場景包括：
- 晶圓、非晶硅、微晶硅及半導體襯底材料電阻率測量；
- 選擇性發射極擴散片、表面鈍化片、交叉指型PN結擴散片檢測；
- 新型電極材料、電鍍銅電極等電阻性能測試；
- 半導體材料、鐵電材料、納米材料基礎科研分析；
- 太陽能電池、LCD、OLED、觸摸屏等光電產品制程檢測。
（六）操作流程
1.  開機準備：連接儀器電源與電腦通訊，啟動儀器主機與PC端分析軟件，完成系統自檢。
2.  樣品放置：根據樣品尺寸選擇對應載臺，將待測樣品平整放置于載臺位置并固定。
3.  參數設置：在軟件中設置測試電流檔位、探針壓力、測試模式（單點/多點/面掃）、樣品厚度等參數。
4.  儀器校準：使用標準校準電阻對系統進行校準，確保測量精度。
5.  自動測試：啟動自動測試程序，儀器自動控制探針下降、施加電流、采集電壓并記錄數據。

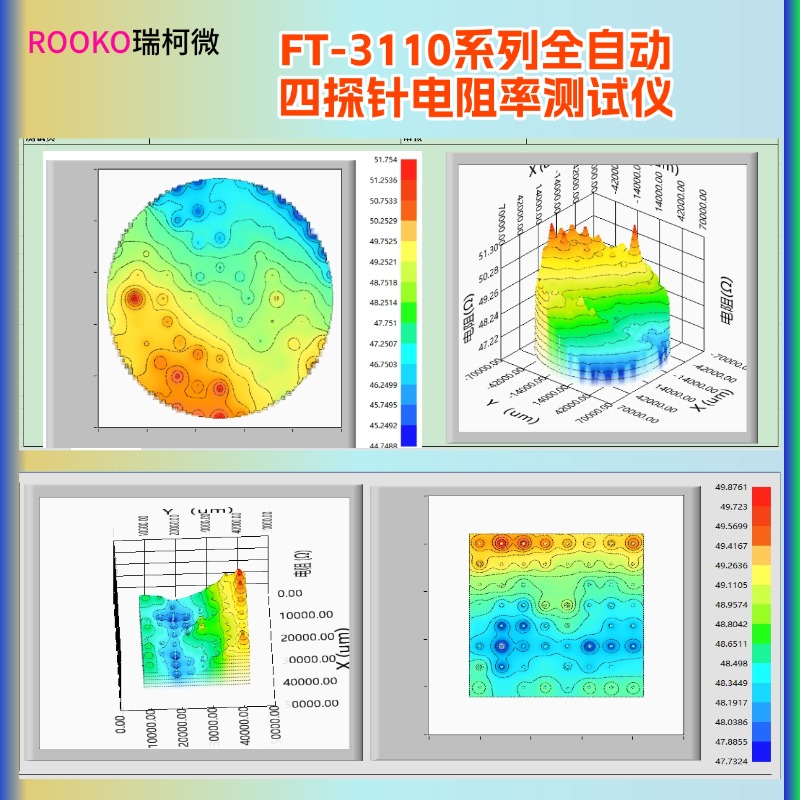

6.  數據查看：測試完成后，在軟件中查看電阻、電阻率數值，生成2D/3D分布圖譜與統計數據。

7.  報表導出：導出測試數據、圖表與檢測報告，關閉軟件并關閉儀器電源，取下樣品完成測試。

（七）服務項目
1.  售前技術支持
- 提供FT-3110A全自動四探針測試儀技術咨詢、方案選型與應用指導；
- 支持客戶樣品測試服務，出具樣品檢測數據報告，確認儀器適用性。
2.  售中安裝調試
- 工程師上門安裝、調試儀器，完成系統校準與操作培訓；
- 提供完整操作手冊、軟件教程與技術資料，確保操作人員使用。
3.  售后服務
- 儀器提供標準質保服務，質保期內非人為損壞故障維修與更換配件；
- 響應售后報修，遠程技術指導與現場維修相結合，保障設備正常運行。
4.  延保服務
- 可選購1–3年延長保修服務，延保期內享受同等質保維修服務；
- 定期上門巡檢、校準與維護，降低設備故障率，延長儀器使用壽命。
5.  持續技術服務
- 軟件升級，持續優化測試功能與數據處理能力；
- 長期提供配件供應、探針更換、載臺定制等技術服務。
（八）包裝配件
標準配置
- FT-3110A全自動四探針測試儀主機 1臺
- 直線型四探針 1個
- 彈簧鎢針（4根/組） 1組
- 鍍金彈簧銅針（4根/組） 1組
- 測試線 1套
- 標準校準電阻 1個
- 分析軟件 1套
- 產品說明書、合格證、保修卡 1套
選購配件
- 2/4/6/12寸晶圓樣品臺
- 153mm×153mm定制方片載臺
- 多規格標準電阻（1–5個可選）
- 電腦與打印機套裝
- 計量檢測證書服務
- 1–3年延保服務
（九）售后服務
1.  儀器自驗收合格之日起享受標準質保，質保期內維修、更換非人為損壞零部件。
2.  提供7×12小時技術咨詢，接到故障反饋后響應，遠程排查解決問題。
3.  無法遠程修復的故障，安排工程師上門維修，縮短停機時間。
4.  長期供應探針、測試線、標準電阻等易損配件，價格透明，供貨穩定。
5.  提供軟件版本升級、操作培訓與技術文檔更新，保障設備長期穩定使用。
6.  可根據客戶需求提供計量校準、年度維護、延保等增值服務。
（十）FAQ
1.  FT-3110A可以測試哪些樣品？
可測試晶圓、半導體襯底、擴散片、鈍化片、電極片、薄膜材料、納米材料、鐵電材料等，用于太陽能電池、LCD、OLED、觸摸屏等產品檢測。
2.  儀器的測試精度如何？
儀器配備標準校準電阻，可定期校準；采用高精度采集電路，電阻精度≤0.3%，單點重復性≤0.5%，滿足高精度檢測需求。
3.  探針壓力可以調節嗎？對樣品有影響嗎？
探針壓力100–500g可調，適配薄膜、易碎樣品與硬質材料，同時配備壓力保護功能，避免壓傷樣品。
4.  是否支持自動批量測試與數據導出？
支持，儀器具備多點、線掃、面掃自動測試模式，PC軟件可生成2D/3D圖譜，并支持數據、報表導出與存檔。
5.  樣品載臺可以定制嗎？
圓形載臺支持2–12寸晶圓，方片載臺可在153mm×153mm范圍內定制，滿足不同尺寸樣品測試。
6.  儀器出現故障如何處理？
可直接聯系售后客服，進行遠程排查指導，無法解決時將安排人員上門維修服務。
7.  易損件如探針如何購買？
廠家長期供應彈簧鎢針、鍍金銅針、測試線等配件，可直接訂購，確保儀器正常使用。
8.  是否提供樣品測試服務？
提供客戶來樣測試服務，可出具測試數據報告，方便客戶確認設備適用性再進行采購。
