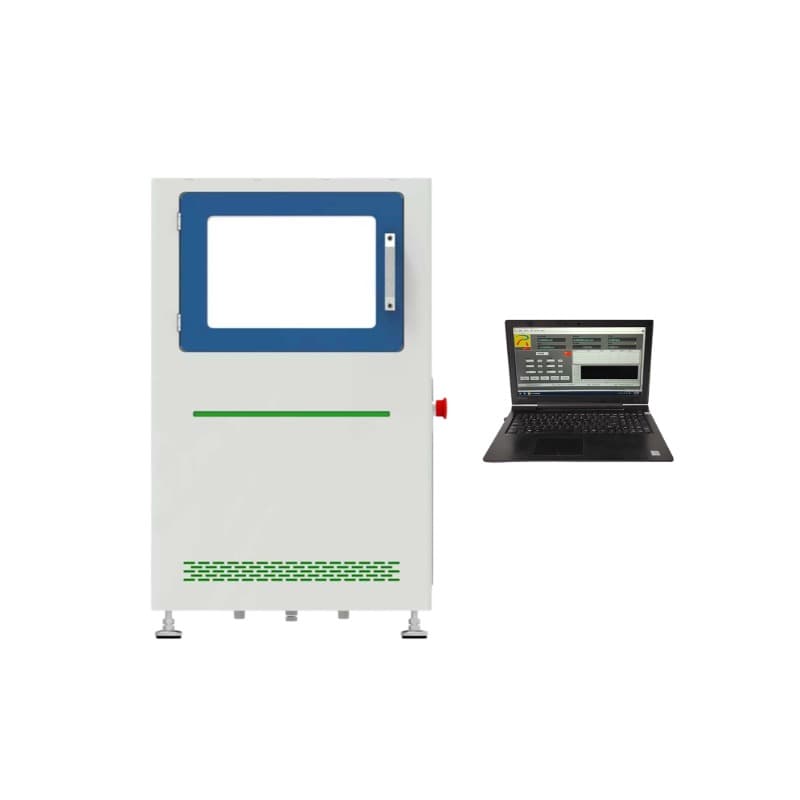

FT-201A自動四端法粉末電阻率&壓實密度儀 產品詳情
發布時間: 2026-04-22 14:35:40 點擊: 6
(一)產品介紹

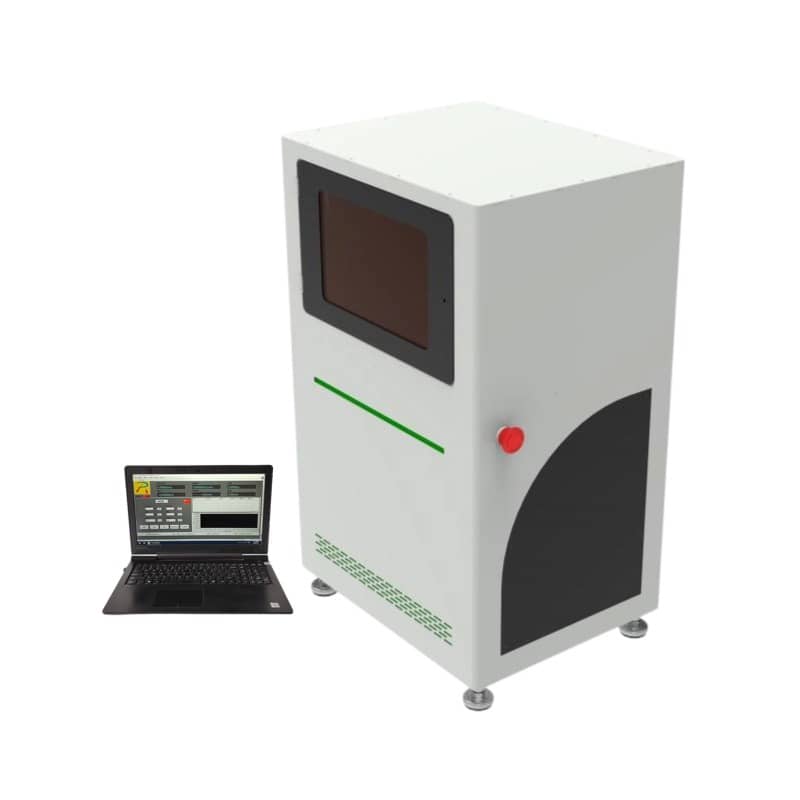

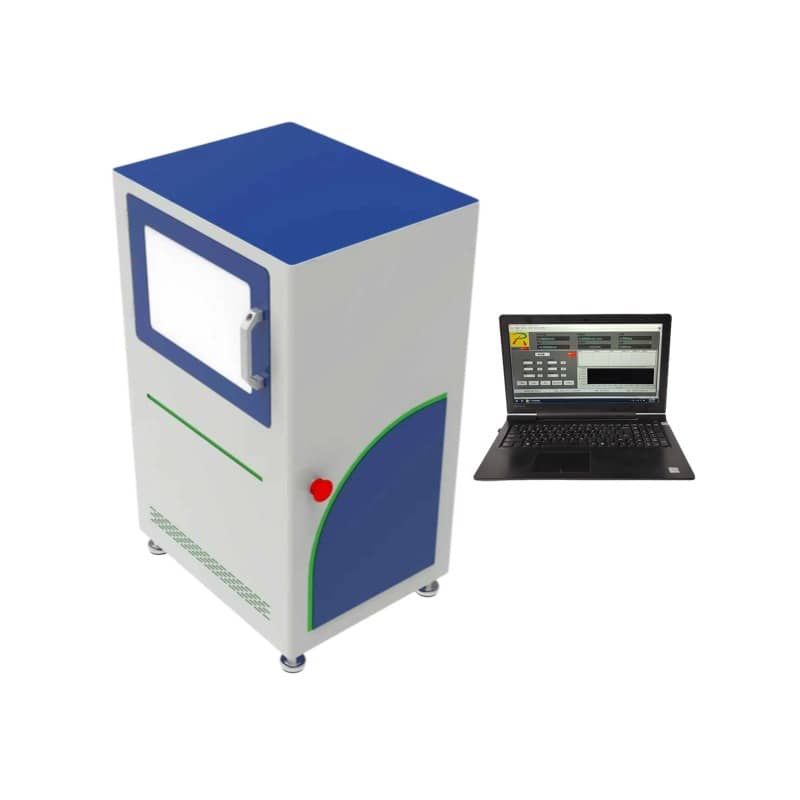

FT-201A自動四端法粉末電阻率&壓實密度儀,是一款集測量、自動分析、便捷操作于一體的檢測設備,采用四端法測量模式,搭配一體化結構設計,可實現粉末樣品電阻率、壓實密度及相關電性能參數的檢測。儀器支持自動正/負電流輸出與正/負電壓測量,測量數據與分析過程均通過PC軟件完成,能清晰呈現粉體在壓縮體積變化過程中的電性能變化趨勢,同步生成變化曲線圖譜,搭配外置吸塵處理器,兼顧檢測度與操作便捷性。該儀器嚴格參照多項及標準設計制造,適配多行業粉末樣品檢測需求,為科研研發、生產加工、質量管控提供可靠的數據支撐。
(二)產品特點
- 測量可靠:采用四端法測量模式(又稱開爾文測量法),可有效規避導線壓降對測量結果的影響,大幅電阻率測量的度,誤差控制在3%以內,重復性誤差≤2%(因材料特性影響,誤差會有差異,人為因素除外),確保檢測數據的穩定性與可信度。
- 自動化程度高:支持自動正/負電流輸出、自動正/負電壓測量,無需人工手動干預,測量、數據分析、曲線繪制、報表生成全流程自動化,降低人工操作誤差,檢測效率,適配批量樣品檢測需求。
- 一體化結構設計:儀器整體采用一體化集成設計,結構緊湊,占用空間小,安裝便捷,同時搭配外置吸塵處理器,可及時清理檢測過程中產生的粉末雜質,保持檢測環境整潔,延長儀器使用壽命。
- 數據呈現:通過PC軟件可同步顯示電阻值、電阻率、電導率值、溫度、壓強值等多項參數,支持單位自動換算,清晰呈現粉體壓強與電性能參數的變化關系,自動繪制變化曲線圖譜,便于工作人員直觀分析粉體壓縮過程中的電性能變化規律。
- 適配性:支持多規格壓力量程(200kg、300kg可選)與粉末模具(內徑10mm、13mm、16mm、20mm、30mm可選),可根據不同樣品特性與檢測標準靈活配置,適配多種粉末材料檢測。
- 符合標準規范:嚴格參照GB∕T24521-2018、YS/T 587.6-2006、ISO 10143-1995、GB/T 45324-2025等多項及標準設計,確保檢測數據符合行業規范,可用于科研、質量檢驗等場景。
(三)工作原理
FT-201A自動四端法粉末電阻率&壓實密度儀基于四端法測量原理,結合粉體壓縮力學特性與電學測量技術,實現粉末電阻率與壓實密度的同步檢測。四端法測量原理通過單獨設置電流端與電壓端,將電流施加于樣品兩端的電流電極,同時通過電壓電極測量樣品兩端的真實電壓,由于電壓電極支路電流極小可忽略不計,可有效消除導線電阻與接觸電阻對測量結果的影響,實現電阻值的測量。
檢測過程中,儀器將粉末樣品放入模具,通過壓力裝置對樣品進行逐步壓縮,同步實時采集樣品的厚度、壓強數據;同時通過四端法測量樣品的電阻值,結合樣品的橫截面積、厚度等參數,自動計算出電阻率、電導率值。采集到的參數(壓強、電阻、電阻率、電導率、厚度等)均傳輸至PC軟件,由軟件完成數據處理、分析,自動繪制粉體壓縮過程中電性能參數的變化曲線,同步計算壓實密度,終生成標準化檢測報表,全程實現自動化、化檢測。
(四)技術參數
|
規格參數
|
具體參數
|
|---|---|
|
規格型號
|
FT-201A
|
|
電阻測量范圍
|
10??~2×10?Ω
|
|
電阻率范圍
|
10??~2×10?Ω·cm
|
|
電導率范圍
|
5×10??~10? S/cm
|
|
測試電流范圍
|
1μA,10μA,100μA,1mA,10mA,1000mA
|
|
PC軟件功能
|
顯示電阻值、電阻率、電導率值、溫度、壓強值;支持單位自動換算、橫截面積/厚度計算、曲線圖譜繪制、壓實密度計算、報表生成
|
|
厚度量程
|
自動實時高度測量范圍:0.005-30mm
|
|
標準件選購
|
a.標準校準電阻1個;b.標準厚度校準件1個
|
|
測試方式
|
a.四端法;b.自動測量;c.PC軟件運行界面
|
|
壓力量程選購
|
a.200kg;b.300kg
|
|
粉末模具選配
|
標配1套,可選配內徑:10mm、13mm、16mm、20mm、30mm;不選配則廠家依據壓力量程自動配置
|
|
誤差范圍
|
誤差3%;重復性誤差2%以內(因材料特性影響,誤差不同,人為因數除外)
|
|
工作電源
|
輸入: AC 220V±10% ,50Hz
|
(五)適用范圍
本儀器適配多種粉末材料的電阻率與壓實密度檢測,應用于以下行業及場景,可滿足科研研發、生產加工、質量檢驗等不同需求:
- 生產加工企業:鋰電池材料、石墨烯、石墨類、碳素粉末、焦化、石化、粉末冶金等行業的生產加工部門,用于原材料、半成品及成品的質量管控與性能檢測。
- 科研教學機構:高等院校、科研院所的材料研發部門,用于新型粉末材料的電性能研究、配方優化及相關課題研究,為科研工作提供的數據支撐。
- 質量檢驗機構:各級質量檢驗機構、企業質量管理部門,用于粉末材料的第三方檢測、質量認證及合規性檢驗,確保產品符合行業標準要求。
(六)操作流程
- 前期準備:檢查儀器電源、PC軟件連接狀態,確保儀器正常運行;根據檢測樣品特性與參照標準,選擇合適的壓力量程、模具規格及測試參數,完成儀器校準(可使用標準校準電阻、標準厚度校準件進行校準)。
- 樣品準備:將待檢測粉末樣品進行均勻化處理,確保樣品具有代表性,避免雜質混入;根據模具規格,稱取適量樣品,均勻放入模具內,確保樣品裝填平整。
- 儀器操作:將裝填好樣品的模具放入儀器位置,關閉檢測倉;通過PC軟件啟動自動測量模式,儀器自動開始對樣品施加壓力,同步進行電流輸出、電壓測量,實時采集厚度、壓強、電阻等參數。
- 數據采集與分析:測量過程中,PC軟件自動記錄參數數據,繪制粉體壓強與電阻值、電阻率、電導率值的變化曲線,同步計算壓實密度;測量完成后,軟件自動生成標準化檢測報表。
- 后續處理:關閉儀器電源與PC軟件,取出模具,清理模具內殘留樣品;使用外置吸塵處理器清理儀器表面及檢測區域的粉末雜質,做好儀器維護與保養;將檢測報表導出存檔,完成整個檢測流程。
(七)服務項目
為滿足客戶個性化需求,規避繁瑣采購流程、控制企業成本,我們提供的配套服務,涵蓋儀器使用、維護、升級等全生命周期,具體服務項目如下:
1. 樣品測試服務
針對客戶不便自行檢測的樣品,我們提供的樣品測試服務,由技術人員操作FT-201A儀器,嚴格按照相關標準完成檢測,生成的檢測報告,及時反饋樣品電性能參數及壓實密度數據,助力客戶了解樣品特性。
2. 延保服務
提供1-3年可選延保服務(型號:301-YB),延保期間,儀器出現非人為故障時,我們將提供維修、零部件更換服務,安排技術人員及時處理,保障儀器正常運行,降低客戶維護成本。
3. 其他配套服務
- 第三方計量服務(型號:301-JL):提供第三方計量服務,出具正規計量證書,確保儀器檢測精度符合行業標準,滿足質量檢驗、科研等場景的使用要求。
- 儀器保養維修:儀器質保到期后,提供的保養、維修服務,及時更換易損部件、耗材,排查儀器故障,延長儀器使用壽命。
- 技術升級服務:根據行業標準更新及客戶需求,提供儀器技術升級服務,優化儀器性能、完善軟件功能,確保儀器適配檢測需求。
- 技術指導服務:提供一對一技術指導,解答儀器操作、參數設置、數據解讀等相關問題,協助客戶掌握儀器使用方法。
4. 標準配置外訂購服務
針對客戶個性化需求,提供標準配置外的部件、備件、耗材訂購服務,具體明細如下,可根據實際需求選擇:
|
序號
|
型號
|
品名
|
單位
|
數量
|
備注
|
|---|---|---|---|---|---|
|
1
|
301-CSX
|
測試線
|
套
|
1
|
標準配置外補充
|
|
2
|
09A
|
標準電阻
|
個
|
1-5
|
選購規格和數量,用于儀器校準
|
|
3
|
301-GDXJ
|
厚度校準件
|
個
|
1
|
用于儀器厚度測量校準
|
|
4
|
07A
|
材料測量裝置
|
套
|
1
|
可根據客戶需求定制
|
|
5
|
301-RJ
|
分析軟件
|
套
|
1
|
標準配置外補充或升級
|
|
6
|
PC
|
電腦+打印機
|
套
|
1
|
依據客戶要求配置,適配儀器軟件運行
|
|
7
|
SCXCQ
|
手持吸塵器
|
套
|
1
|
用于清理檢測過程中產生的粉末雜質
|
|
8
|
301-JL
|
檢測技術服務
|
份
|
1
|
含計量證書1份
|
|
-
|
301-YB
|
延保服務
|
年
|
1-3
|
可選,延保期間維修保養
|
備注:儀器出口他國時,建議額外增購標準備件及耗材,滿足3-5年使用需求;儀器高頻率使用時,建議訂購1-5組易損備件及耗材,以備不時之需。
(八)包裝配件
1. 標準包裝
采用防震、防潮、防碰撞包裝設計,外層為硬質紙箱,內層鋪設緩沖泡沫,確保儀器在運輸過程中不受損壞;包裝內附儀器使用說明書、校準證書、保修卡等相關資料,便于客戶開箱后安裝、使用。
2. 標準配置配件
- FT-201A主機1臺
- 粉末模具1套(廠家依據壓力量程自動配置)
- PC軟件1套(含安裝光盤/安裝包)
- 電源線1根
- 數據線1根(連接主機與電腦)
- 外置吸塵處理器1臺
- 使用說明書1份
- 校準證書1份
- 保修卡1份
(九)售后服務
- 質保服務:儀器自驗收合格之日起,提供質保服務(具體質保期限以保修卡為準),質保期內,儀器出現非人為故障,可享受維修、零部件更換服務,不收取維修費用。
- 維修響應:接到客戶維修需求后,24小時內給出響應,根據故障情況提供遠程指導維修或現場維修服務;現場維修服務將根據客戶所在地合理安排技術人員,盡快抵達現場處理故障。
- 零部件供應:長期提供儀器相關零部件、耗材供應服務,價格透明,供應及時,確保儀器故障時能更換零部件,減少停機時間。
- 技術支持:終身提供技術支持服務,解答客戶在儀器操作、參數設置、數據解讀、維護保養等方面的疑問,可通過電話、、郵件等方式提供一對一指導。
- 培訓服務:可根據客戶需求,提供儀器操作培訓服務,安排技術人員現場指導,確保客戶工作人員能熟練掌握儀器使用方法及日常維護技巧。
(十)FAQ(常見問題解答)
- 問:FT-201A儀器支持哪些測量方法?
- 答:支持四端法、自動測量兩種測量方式,測量操作可通過PC軟件完成,操作便捷,能有效檢測效率與度。
- 問:儀器的誤差范圍是多少?為什么會出現誤差差異?
- 答:儀器誤差控制在3%以內,重復性誤差≤2%;誤差差異主要受材料特性影響,不同粉末材料的顆粒形貌、均勻度不同,會導致測量誤差略有差異,人為操作因素除外。
- 問:可以根據我的檢測需求,定制模具規格嗎?
- 答:可以,儀器模具標配1套,同時支持定制內徑10mm、13mm、16mm、20mm、30mm的模具,也可根據客戶特殊需求定制其他規格模具(可咨詢工作人員)。
- 問:儀器的PC軟件支持哪些功能?是否可以導出檢測報表?
- 答:PC軟件支持顯示電阻值、電阻率、電導率值、溫度、壓強值等參數,支持單位自動換算、曲線圖譜繪制、壓實密度計算,可直接導出標準化檢測報表,便于數據存檔與分析。
- 問:延保服務如何辦理?延保期間包含哪些服務?
- 答:延保服務可在儀器訂購時同步辦理,支持1-3年可選;延保期間,儀器出現非人為故障,可享受維修、零部件更換服務,同時可享受技術支持與維護指導。
- 問:儀器適用于哪些粉末材料的檢測?
- 答:適用于鋰電池材料、石墨烯、石墨類、碳素粉末、焦化、石化、粉末冶金等多種粉末材料的電阻率與壓實密度檢測,適配科研、生產、質量檢驗等多場景。
- 問:儀器需要定期校準嗎?校準周期是多久?
- 答:需要定期校準,以確保檢測精度;建議每12個月校準一次,可使用儀器標配的標準校準電阻、標準厚度校準件自行校準,也可辦理第三方計量服務,由機構進行校準并出具計量證書。
- 問:儀器出現故障,如何聯系維修?
- 答:可通過儀器保修卡上的聯系電話、或郵件聯系我們的售后服務團隊,24小時內將給出響應,根據故障情況提供遠程指導或現場維修服務。
