FT-8400系列自動絕緣粉末電阻率測試儀（多功能型）
發布時間： 2024-11-28 13:21:19 點擊： 4955
FT-8400系列自動絕緣粉末電阻率測試儀詳情介紹
FT-8400 Series of intelligent insulation powder resistivity tester
功能概述：Functional overview
1. 量程電阻測量范圍、可測量到10的16次方Ω.
2. 采用集成電路模塊；一體化結構設計.
3. USB，232通訊接口，直流恒壓源 ，
4. 采用PC軟件操作，
5. 自動測試過程數據曲線及圖譜分析
6. 報表生成，存儲，打印
工作原理：
放置于固體模具中的粉末樣品收到壓力的變化，從而體積被壓縮，在壓縮的過程中，實時測量粉末樣品受到壓力后，體積變化過程中電阻，電阻率，的變化，直至壓實至穩定體積狀態；即空隙率很小接近于零.
解決粉體樣品無法壓片成型或壓片后取出測量帶來的人為誤差.
應用說明：
粉體受到壓縮直至平穩時，粉體空隙率小，壓實密度接近于真密度狀態，則此時測試出來的粉末電導率為接近于理論值.
1. 描述了絕緣粉體在壓縮體積變化過程中，電性能的變化趨勢.
2. 描述絕緣粉體壓縮后壓力減少過程中粉體因自身特性內聚力反彈形變或恢復過程變化曲線圖譜.
適用范圍：Scope of application
1. 應用于：塑料粉末，涂料，樹脂粉末，化工粉末，橡膠粉等具有類似性質之絕緣粉體顆粒物料的測量與分析.
2.應用于測量絕緣粉末因壓縮過程中內聚力變化從而產生靜電測量分析.
3.用于企業品質檢測；研發部門，大中專院校；科研院所；及質量檢測機構.
參數資料Technical Parameters
參數資料Technical Parameters
三． 型號及指標Models and indicators：
|
規格型號 |
FT-8400A |
FT-8400B |
|
1.電阻范 |
10^2Ω～1×10^14Ω |
10^4Ω～1×10^16Ω |
|
2.電阻率范圍 |
10^2Ω～1×10^14Ω-cm |
10^4～ 2.0×10^16Ω-cm |
|
3.測試電壓 |
0-1000V |
|
|
4.電阻精度 |
＜1G ±1% ; ≥1G ±3%; ≥1T ±10% ; ≥10T ±20% (標準電阻) |
|
|
5.PC軟件界面 |
電阻、電阻率、單位切換、電流、電壓、厚度 、圖譜、壓力設定、壓強、報表導出、波形刷新、時間設定、啟動、停止、運行、壓實密度 |
|
|
6.測試方法 |
測試粉末采用兩電極法，（固體材料可外接三環電極法） |
|
|
7.模具 |
模具可選配以下一種規格； 內徑：10mm（1000kg以下可配置）；13mm；16mm；20mm 如不選配，則廠家依據壓力量程自動配置 |
|
|
8.壓力量程選購 |
a.200kg； b.300kg； c.500kg； d.1000kg；e.2000kg |
|
|
9.模腔行程 |
0-20mm |
|
|
10.樣品厚度 |
自動實時高度測量范圍：0.005-30mm |
|
|
11.標配標準件 |
a.標準校準電阻1個；b.標準厚度校準件1個 |
|
|
12.測試方式 |
a.自動測量 b. PC軟件界面運行 |
|
|
13.加壓方式 |
自動運行 |
|
|
14.脫模方式 |
自動運行 |
|
|
15.電極材質 |
銅電極 |
|
|
16.誤差 |
1%-15%受材料特性及量程誤差范圍不同. |
|
|
17.工作電源 |
輸入: AC 220V±10% ,50Hz ：60W |
|
|
18.標配外選購 |
a.電腦和打印機依據客戶要求配置； b.計量證書1份 |
|

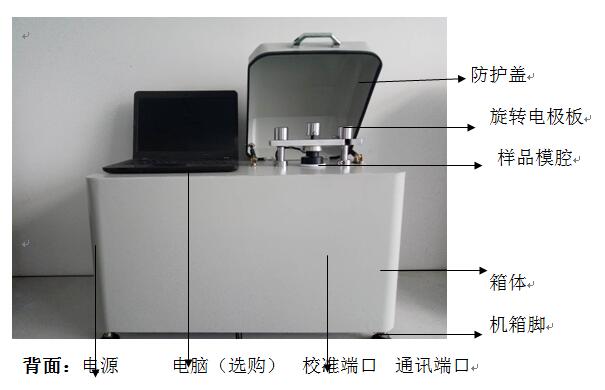

整機示意圖
步驟及流程
1.運行清零
2.將稱重樣品
3.固定上電極旋鈕.
4.軟件設置測試參數. 運行
5.測試數據圖譜及過程數據生成報表.
6. 樣品脫模
7. 測試結束.
優點描述：
1. PC軟件分析
2. 粉末壓縮位移變化采集至千分位.
3. 自帶校準功能.
4. 可測量程至1016范圍.
5. 吸塵系統
6. 配置標準校準件.
7. 具有防塵、防腐保護蓋.
8. 操作簡單.
9. 穩定性

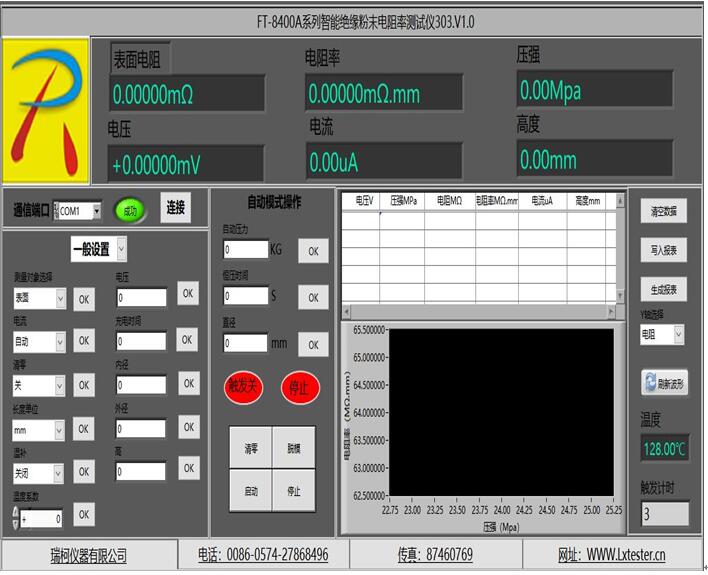

軟件操作界面圖
服務項目
1.質保：12個月，長期維護.
2.培訓：操作培訓：
電話教學；U盤教學文件；遠程可視溝通；現場教學；說明書教學文件
3.保養和維護：
提供因知保養和維護文件、標識、表格 、保養提醒.
4.驗證文件：
3Q驗證文件、計量證書
5.擴展服務：
延保服務，樣品測試服務，后延服務，儀器租賃服務.
粉體行業本機常用配套方案：
1. 粉體行業常用儀器方案：
水分儀，松裝密度儀，休止角測試儀，粉體流動性測試儀 ，篩分粒度儀，振實密度儀 ，靜電荷測試儀，體積密度儀.
粉體綜合分析解決方案：
FT-3400粉體流動行為分析儀（靜態力學，剪切法）
FT-7100粉體流動測試儀（動態力學，轉鼓法或旋轉圓筒法）
FT-3900粉末屈服強度分析儀（單軸壓縮法）
FT-3500粉體壓縮強度測試儀（可壓性，壓縮方程）
FT-2000顆粒和粉末特性分析儀系列(傳統方法)
FT-301系列粉末電阻率測試系統（電性能）
---解決粉體表征：
流與不流分析 ；粒度；水分；體積分析；電導性、靜電電荷分析.
----我們一直在做：
研發、生產、銷售、租賃、實驗室樣品分析及后延擴展服務.
FT-8400系列自動絕緣粉末電阻率測試儀（多功能型）視頻文件鏈接：
